Схеми: портал Green Co і 1С

Тринадцять схем, кожна відповідає на своє питання, як різні типи схем в електроніці. Стан на 08.10.2026. Пунктиром показано те, що зараз пишеться: канал замовлень через сервіс прт_Портал.

01

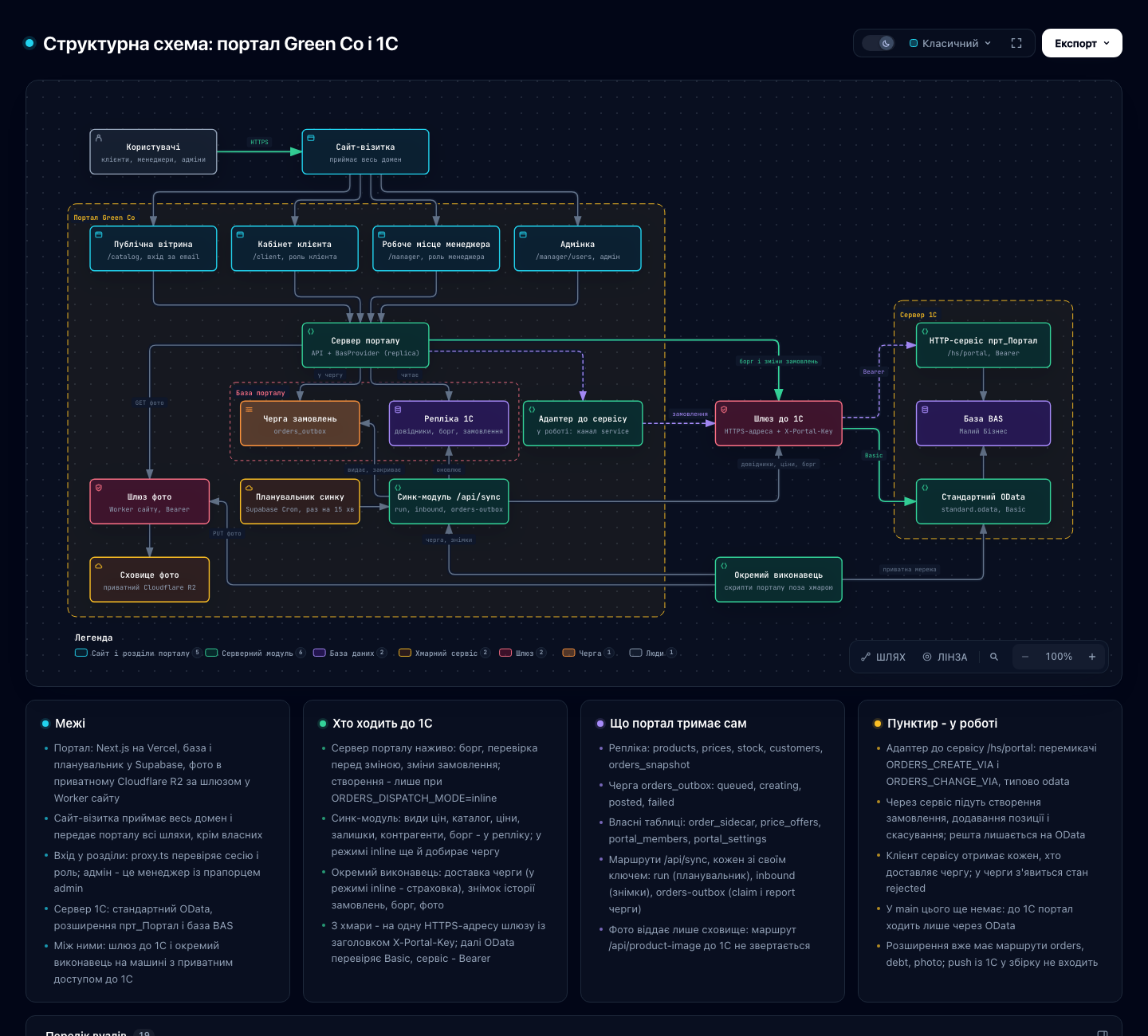

Структурна схема

структурна (блок-схема)

З чого складається система і що з чим з'єднане. Адаптер до сервісу показано пунктиром.

02

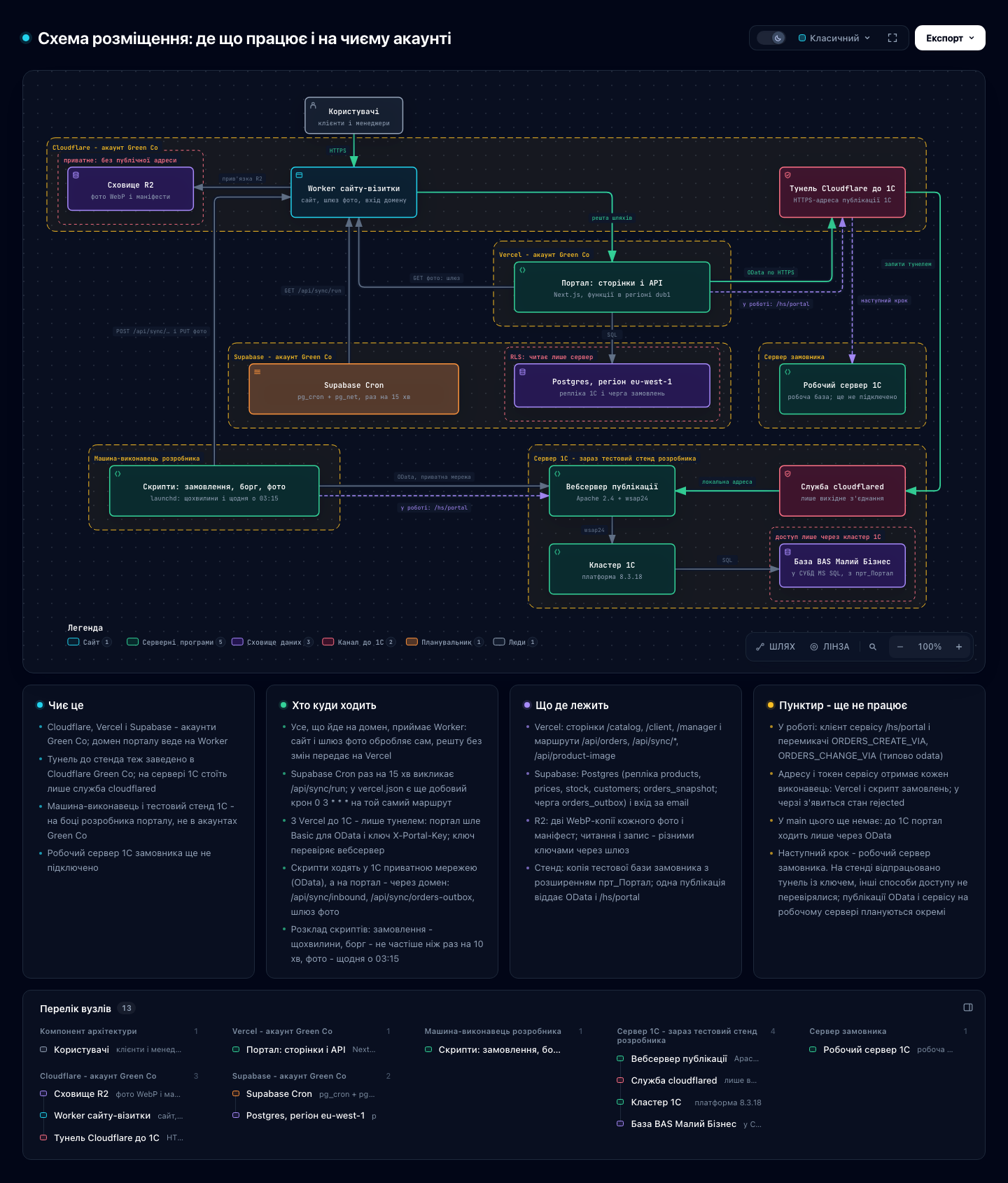

Схема розміщення

монтажна, схема розташування

Де що фізично працює і на чиєму акаунті: Cloudflare, Vercel, Supabase, окрема машина, сервер 1С.

03

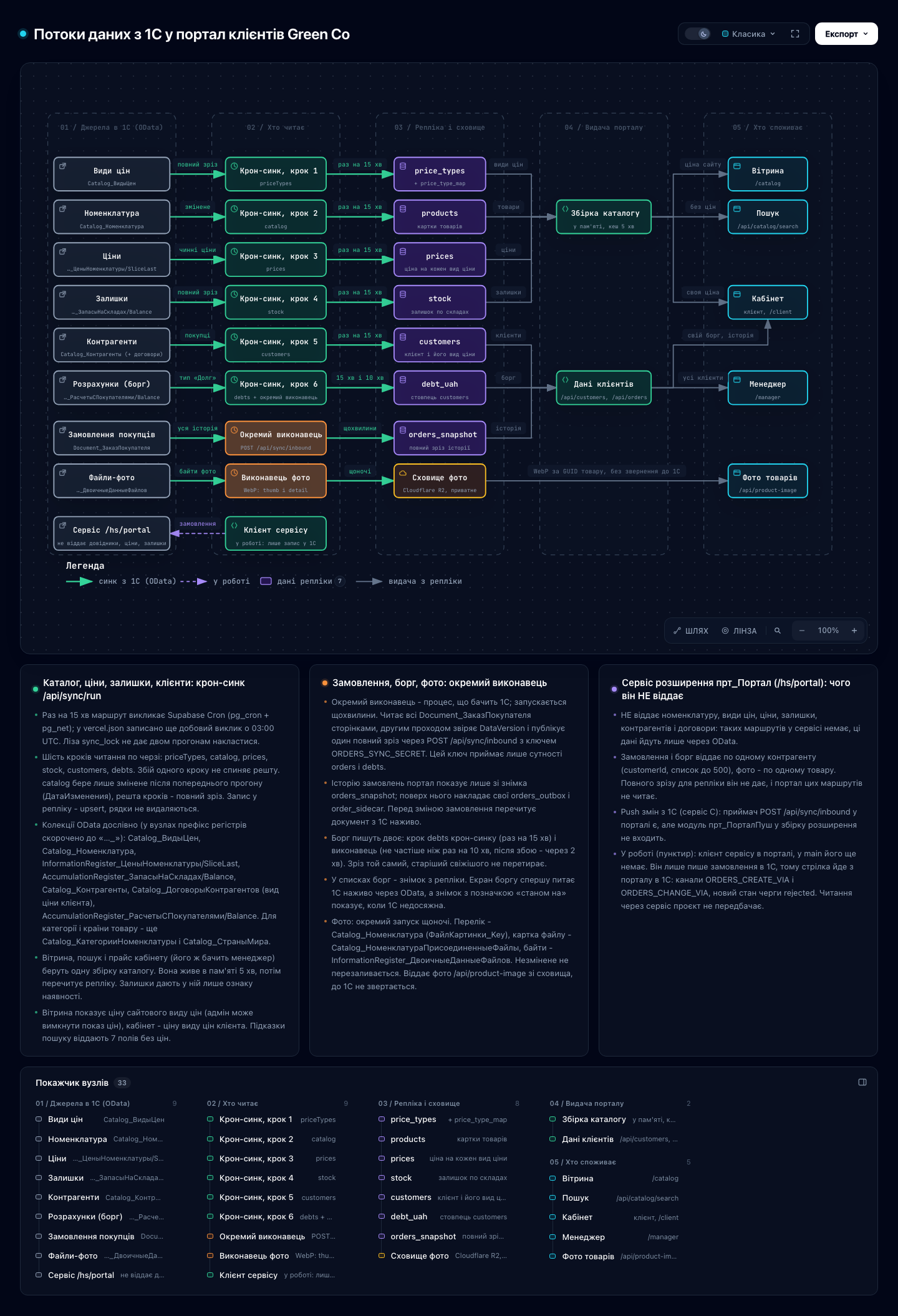

Потоки даних з 1С у портал

функціональна, шлях сигналу

Які дані, хто їх читає, як часто, куди вони лягають і хто ними користується.

04

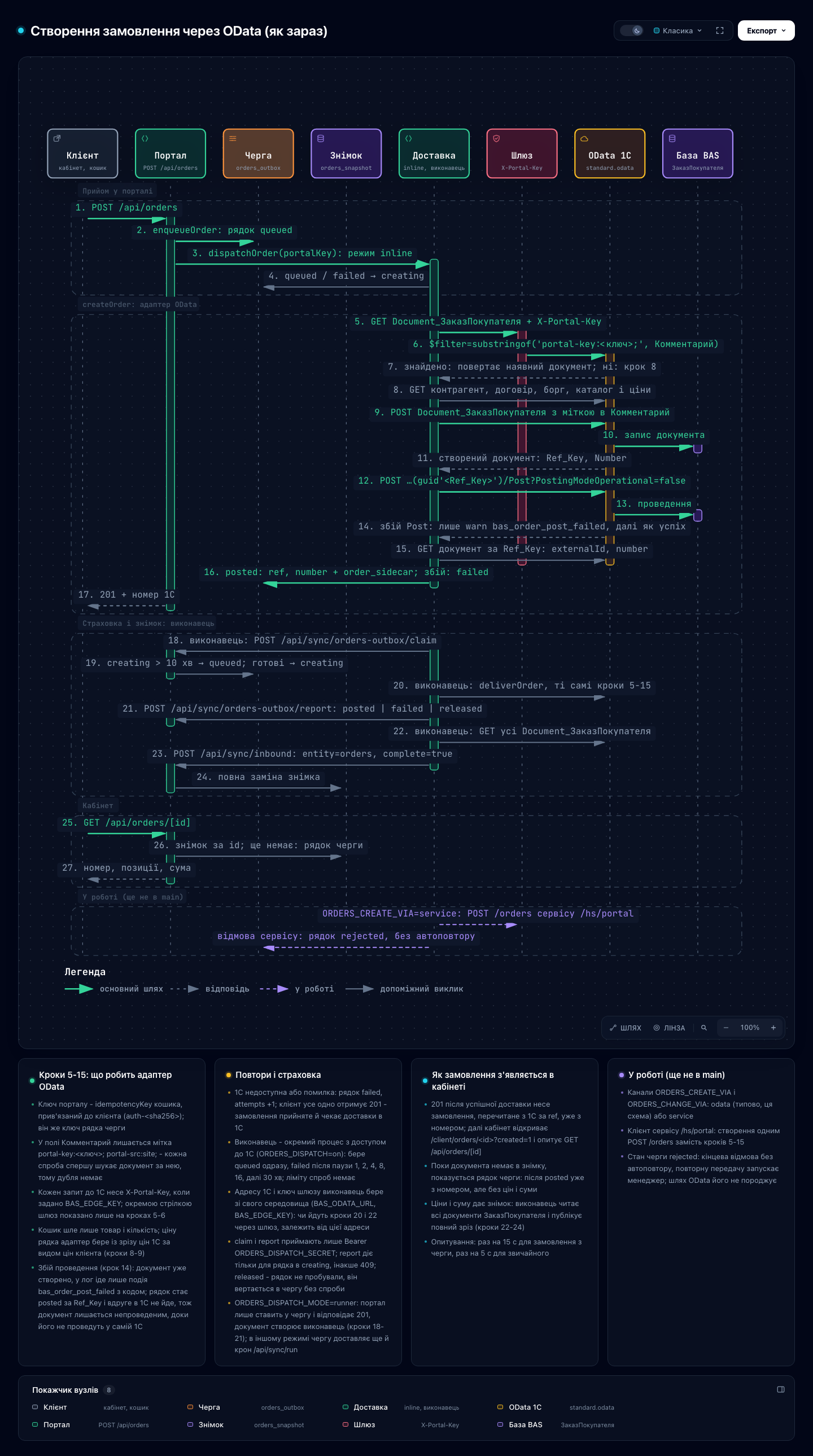

Створення замовлення через OData

часова діаграма

По кроках, як замовлення потрапляє в 1С сьогодні, включно зі збоєм проведення.

05

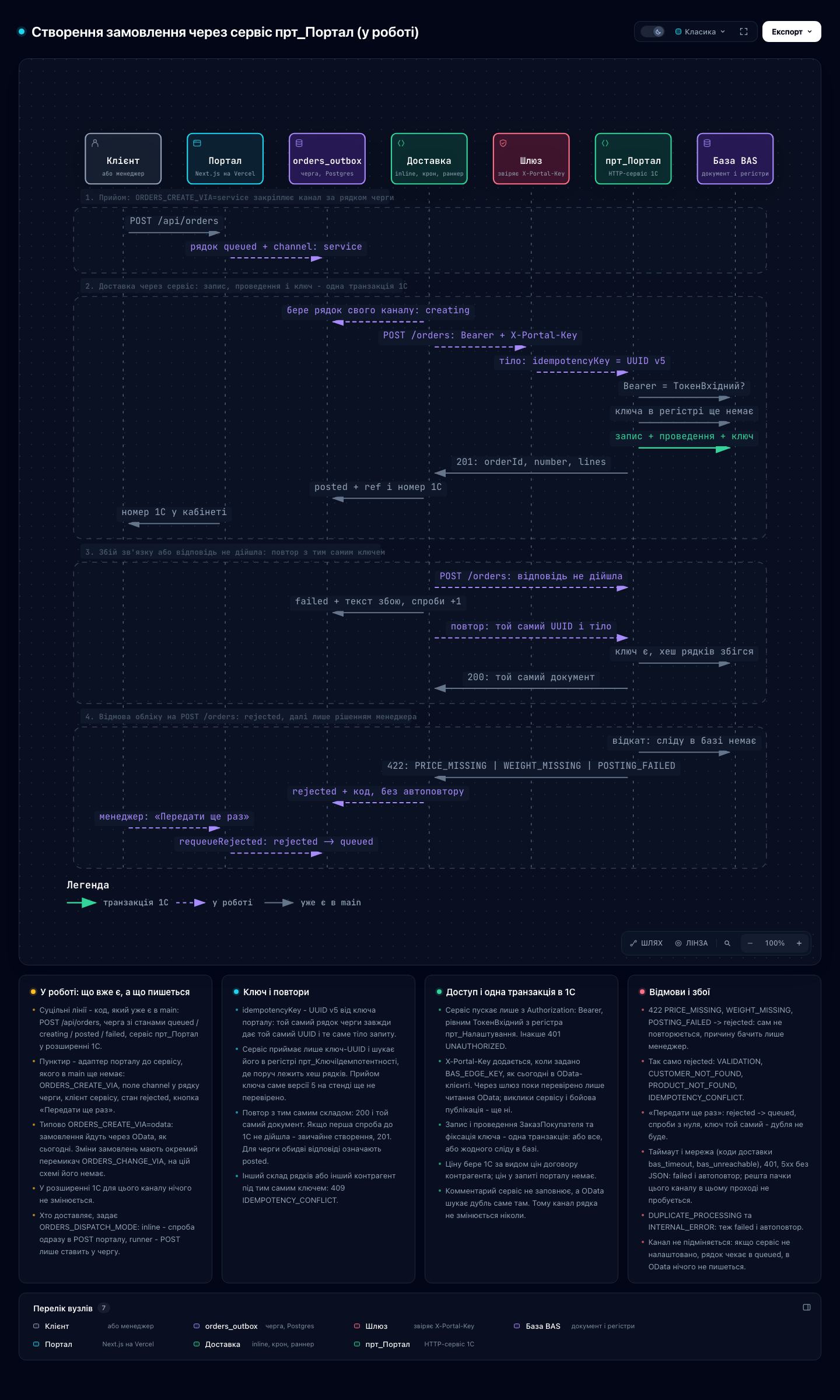

Створення замовлення через сервіс

часова діаграма

Те саме для нового каналу через прт_Портал. Портальна частина ще пишеться.

06

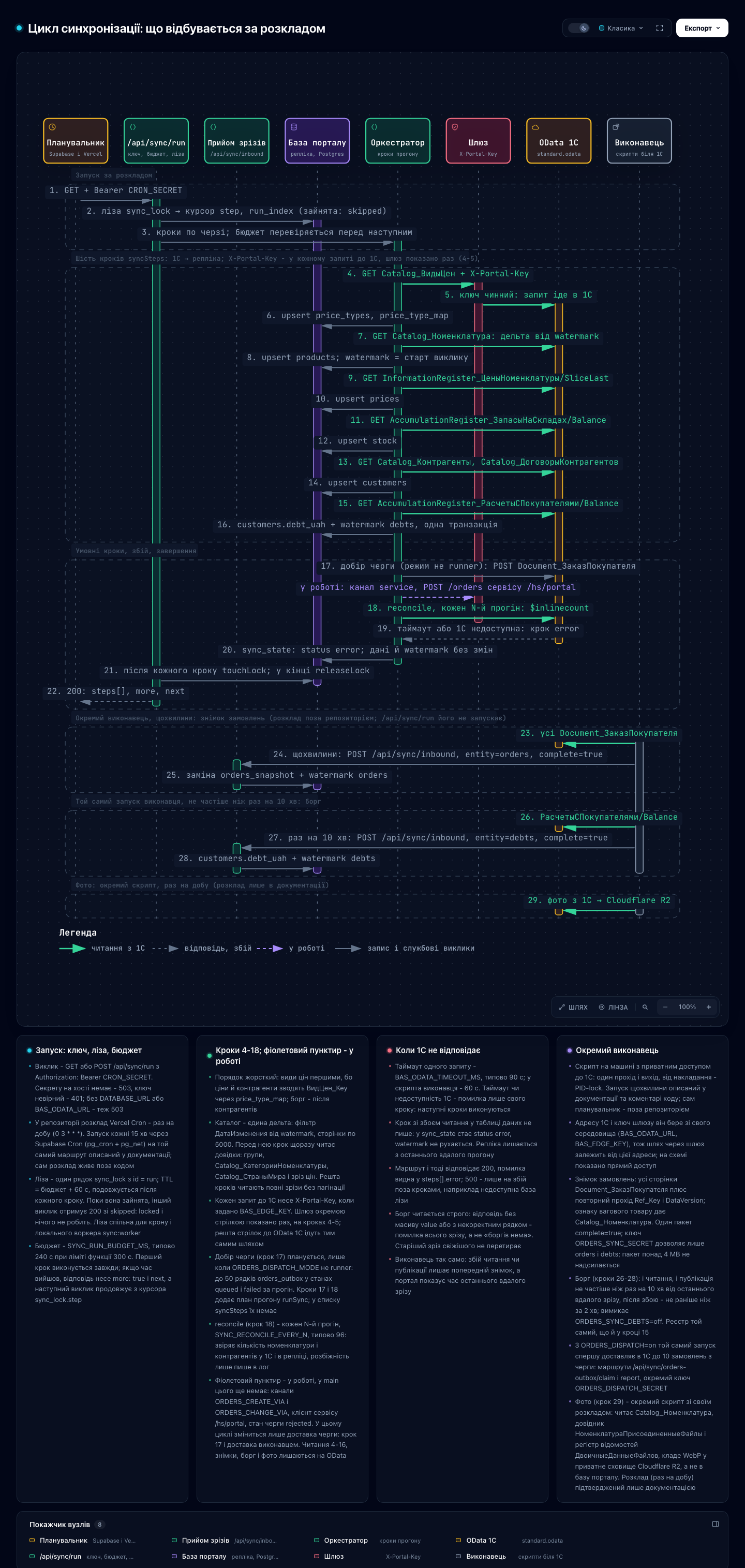

Цикл синхронізації

часова діаграма

Що відбувається за кожним запуском синку і що робить окремий виконавець.

07

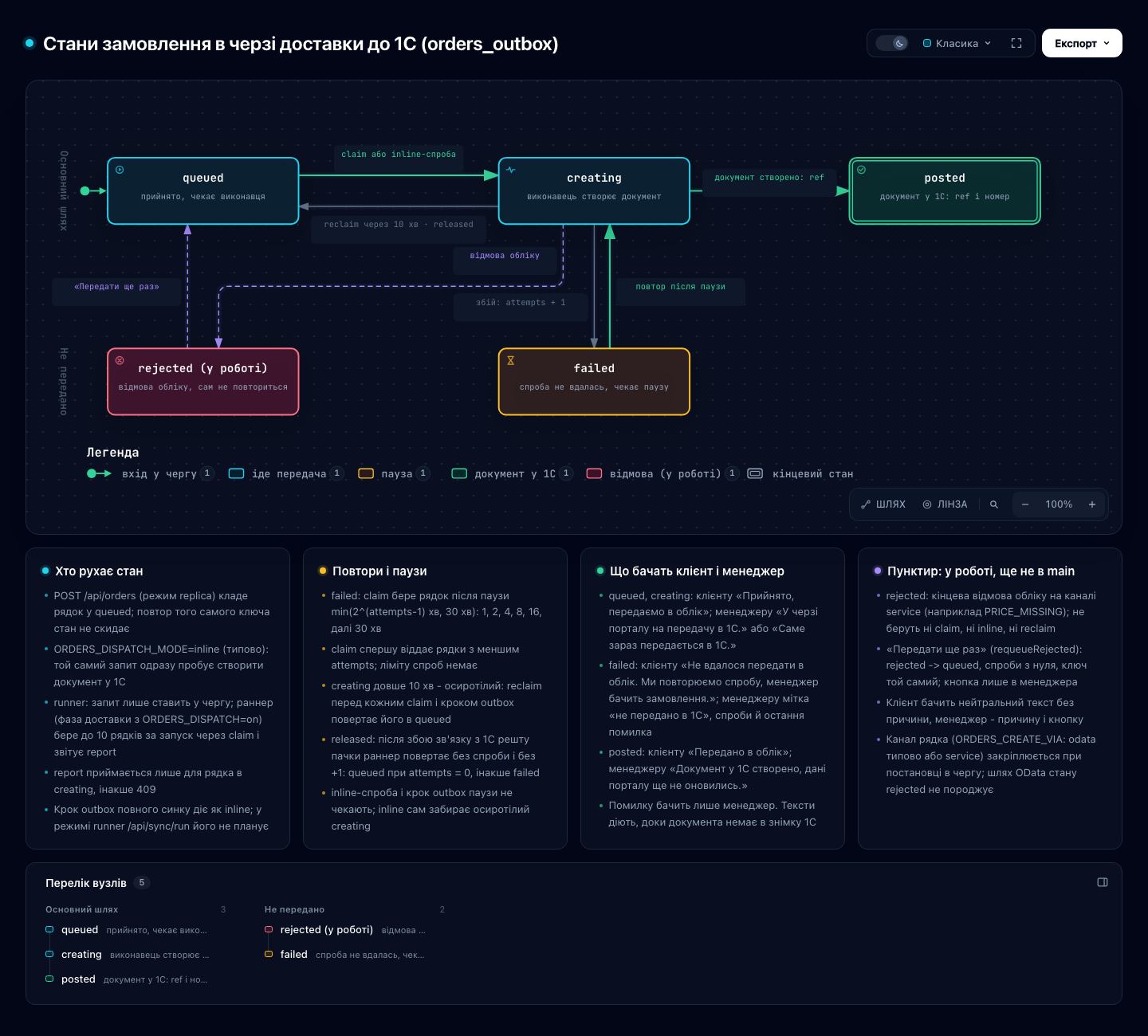

Стани замовлення в черзі доставки

діаграма станів автомата

Стани, повтори, новий стан «відхилено» і що бачать клієнт і менеджер.

08

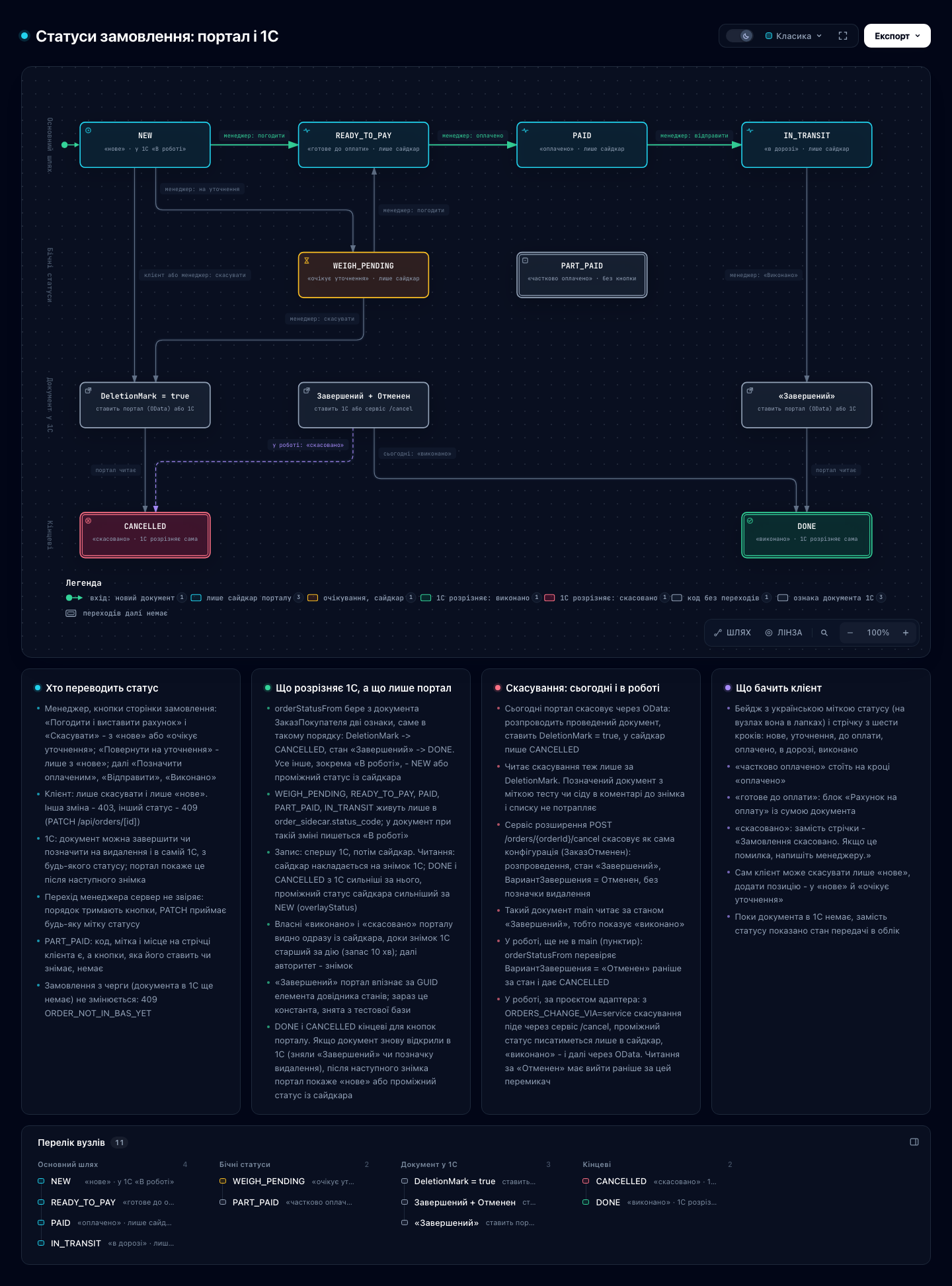

Статуси замовлення: портал і 1С

діаграма станів автомата

Як вісім статусів порталу лягають на стани документа в 1С і як читається скасування.

09

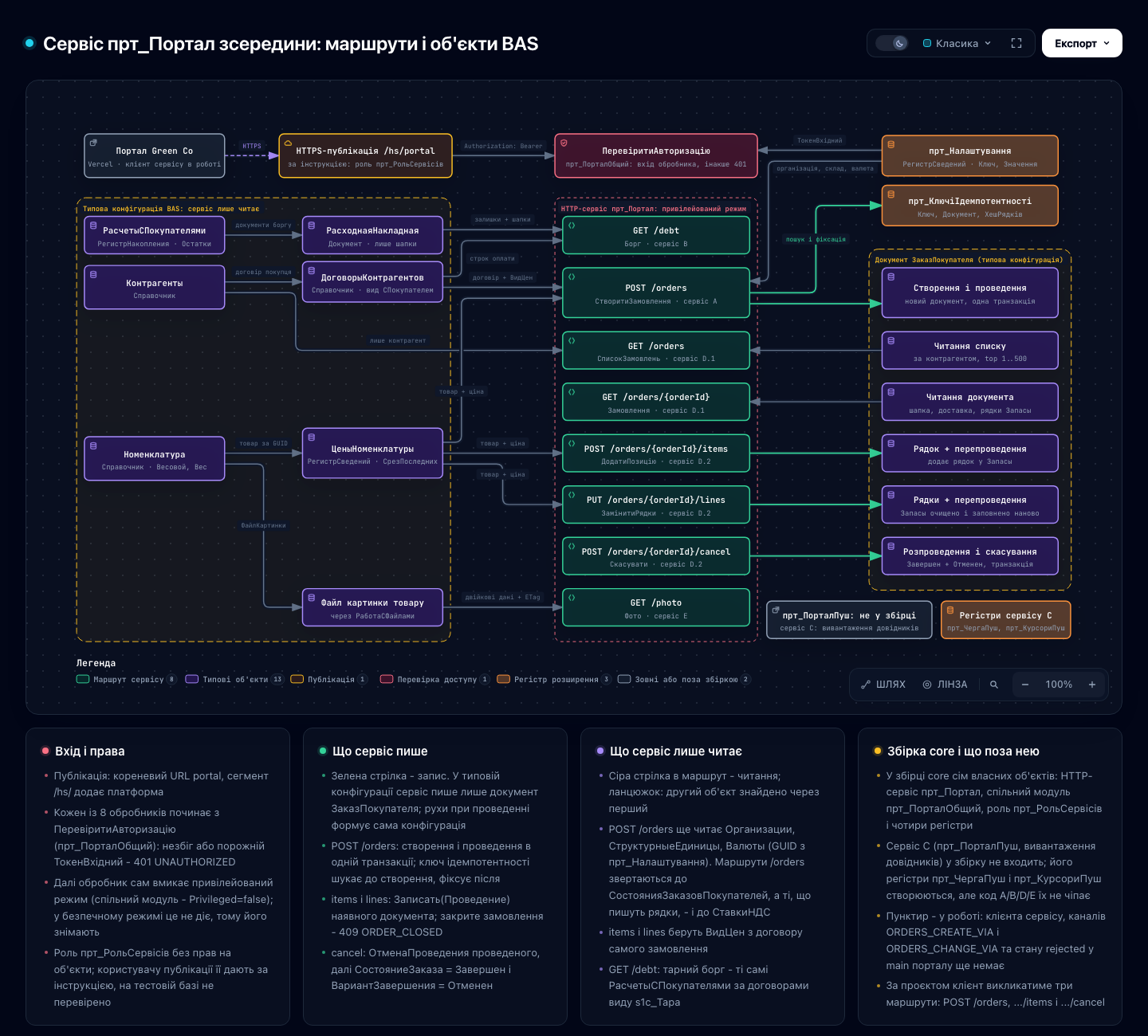

Сервіс прт_Портал зсередини

схема з'єднань, розводка роз'єму

Який з восьми маршрутів що читає і що пише в базі BAS.

10

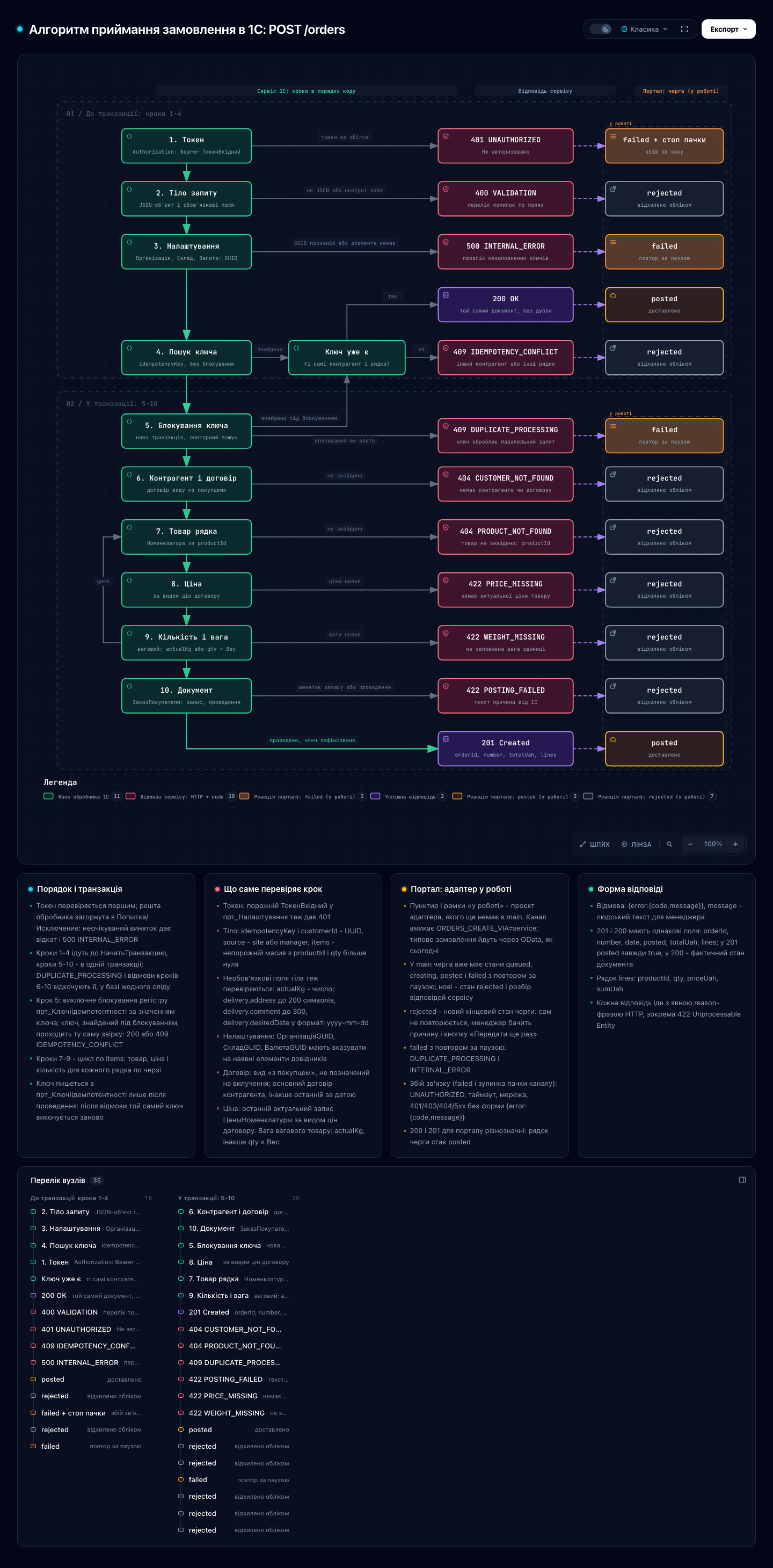

Алгоритм приймання замовлення в 1С

логічна схема

Перевірки POST /orders у порядку коду і код відмови кожної.

11

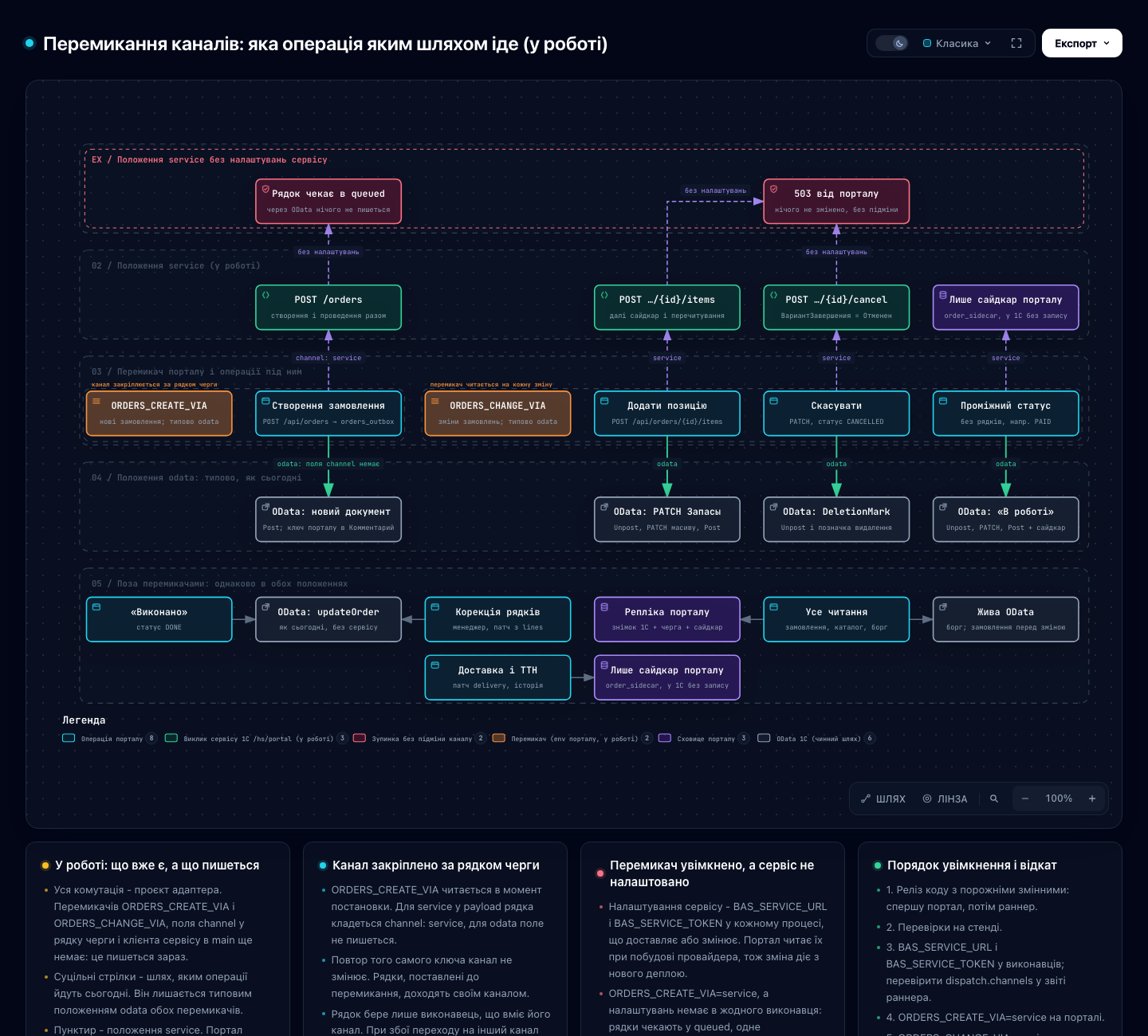

Перемикання каналів

схема комутації

Яка операція яким шляхом іде залежно від двох перемикачів. Уся схема про те, що пишеться.

12

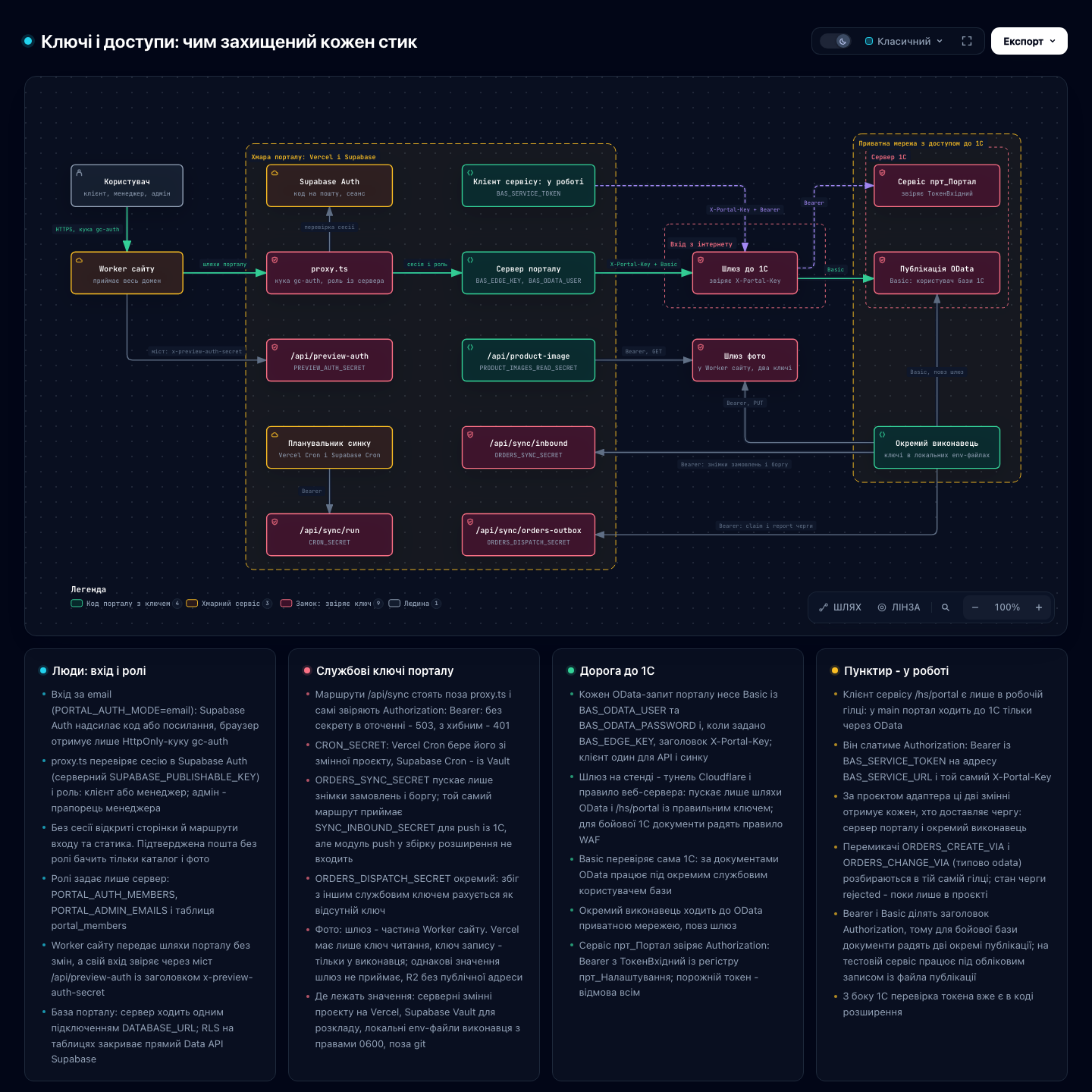

Ключі і доступи

схема живлення і захисту

Чим підтверджує себе кожна сторона на кожному стику. Лише назви, без значень.

13

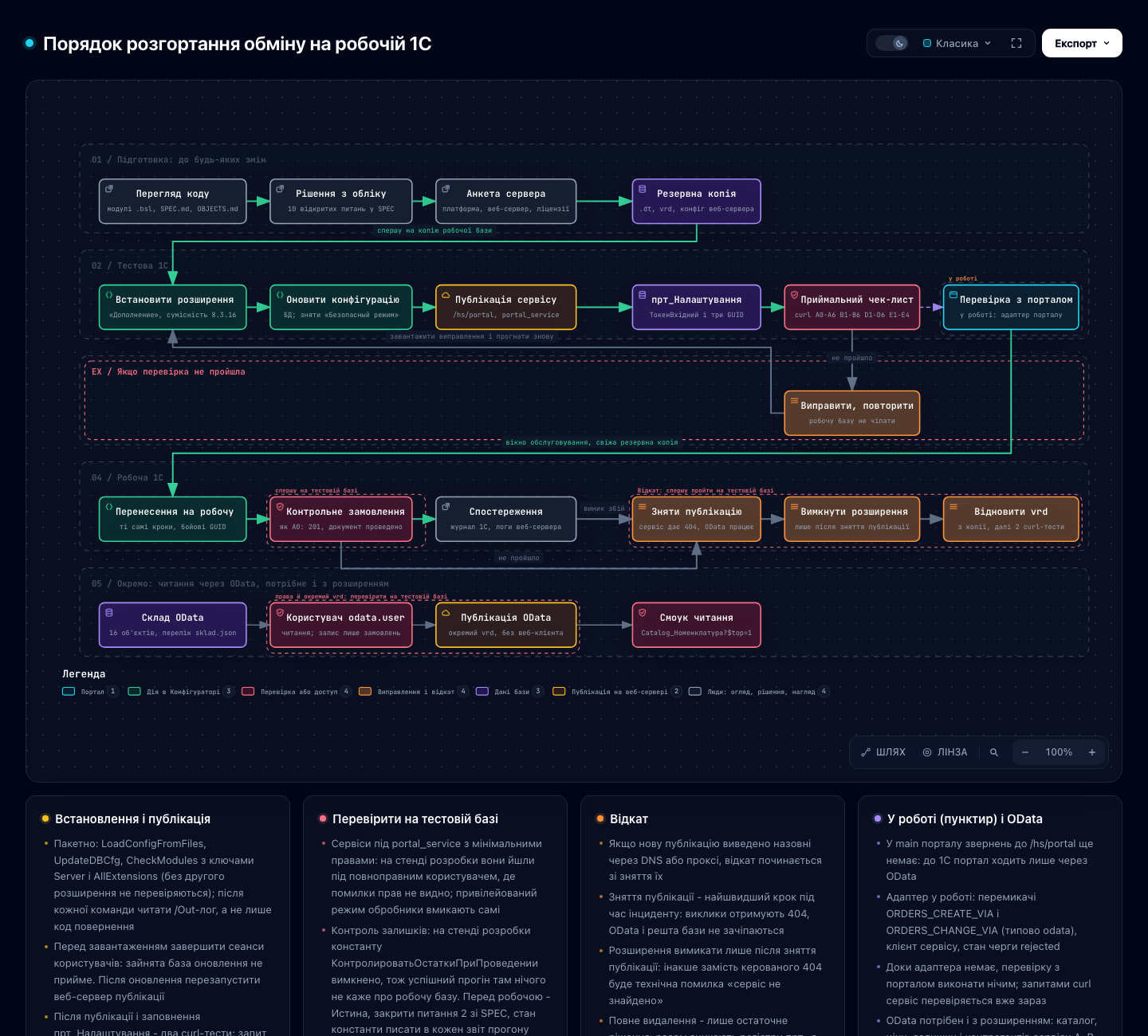

Порядок розгортання на робочій 1С

регламент монтажу і налагодження

Кроки 1С-програміста від перегляду коду до робочої бази, з перевірками і відкатом.

Кожну схему намальовано за кодом порталу і розширення 1С та окремо звірено з кодом. У схемах немає адрес, паролів і значень ключів: лише назви змінних, механізмів і службових облікових записів. Схему можна масштабувати, шукати в ній вузли й експортувати в PNG або SVG кнопкою «Експорт».
